新闻资讯

为各行业提供专业、优质的对讲机产品,追求不断创新,立志成为全球化运营的国际化公司

资讯分类

热喷涂工艺与喷砂工艺技术分析

  • 分类:行业新闻
  • 作者:
  • 来源:雷锘特新材料(苏州)有限公司
  • 发布时间:2020-04-17 09:02
  • 访问量:

【概要描述】 想要把热喷涂质量控制好,其准备工作一定要做好,这个热喷涂前处理工艺和整体质量是密切相关的,前处理做的好,那么热喷涂质量就的了保证,前处理工艺没有处理好,热喷涂质量肯定做不好,针对于此,本文着重热喷涂的前处理工艺,喷砂工艺做了详细的描述。

热喷涂工艺与喷砂工艺技术分析

【概要描述】 想要把热喷涂质量控制好,其准备工作一定要做好,这个热喷涂前处理工艺和整体质量是密切相关的,前处理做的好,那么热喷涂质量就的了保证,前处理工艺没有处理好,热喷涂质量肯定做不好,针对于此,本文着重热喷涂的前处理工艺,喷砂工艺做了详细的描述。

  • 分类:行业新闻
  • 作者:
  • 来源:雷锘特新材料(苏州)有限公司
  • 发布时间:2020-04-17 09:02
  • 访问量:
详情
1、热喷涂前表面吹砂粗化的目的
  基体表面的喷砂预处理是采用高硬度的磨料颗粒高速喷射基体表面,对基体表面产生冲刷、凿削和锤击作用,以除去基体表面的铁锈、鳞皮、毛刺、焊渣、旧陶瓷涂层等污物,并形成具有相当粗糙度的基体表面,使金属基体裸露出新鲜的活性表面,同时产生净化、粗化和活化效果。此外,喷砂还对基体材料有一定的应力松弛并具有提高其疲劳强度的作用。加之喷砂的生产效率高,因此特别适合于大面积、大批量生产产品的表面预处理和现场施工,因而成为工业上最常用的一种表面预处理方法。
2、热喷涂对吹砂表面粗糙度有哪些要求
  为了获得满意的涂层结合强度,热喷涂对基体表面喷砂处理后的粗糙度有特定的要求。
 1)以表面粗糙度(Ra 即喷砂表面波峰与波谷的算术平均值)表示不同情况下热喷涂合适的表面粗糙度值,列于下表。(表1)
    通常,随着表面粗糙度增大,涂层的结合强度提高。但表Ra >10μm后,这种效果就大大减弱。欲获得最佳的涂层结合强度,其相应的表面粗糙度尺寸应为被喷涂粉末直径的3/4最好。
 2)以喷砂态的表面形貌表示
  按GB8923-88《涂装前钢材表面锈蚀等级和除锈等级》标准的规定,热喷涂时钢铁材料的喷砂除锈分级要求达到最高级Sa3.0,即金属基体呈现白色,喷砂后的表面无各种明显的油、脂、灰尘、轧皮、锈斑、涂膜、氧化物、腐蚀产物和其他外来物质。至少应达到近白色的次高级Sa2.5级。喷砂后基体表面的形貌和颜色应与钢材表面喷砂的标准等级图片或标准等级样板进行比较评定。
3、吹砂气体压力对基体表面性能有什么影响
  喷砂气体压力的改变对基体表面内应力影响最大,采用高压气体对薄板、长件表面喷砂,常常会引起工件的扭曲变形,软基体(如铝、锌、巴氏合金等)表面会镶嵌喷砂的磨料。另外,随着喷砂气体压力的增加,基体表面活性增强,表面粗糙度值增大,喷砂效率提高。钢铁、不锈钢、合金钢工件,气体压力值应≥ 0.5Mpa。对于软基体工件,气体压力值应≤ 0.3MPa。
4、吹砂距离、角度、时间对基体表面性能有什么影响
  吹砂距离的变化,对吹砂效率影响最大,其次是影响机体表面粗糙度,一般基体表面硬度大于45HRC,吹砂距离为100mm~150mmm,基体表面硬度在25HRC~45HRC之间,吹砂距离为150mm~200mm,软基体表面硬度小于150HB,吹砂距离为250mm~300mm。
  吹砂角度的改变主要影响基体表面的粗糙度,吹砂角度由30°~75°变化时,随着吹砂角度增加,粗糙度随之增大,但最佳的吹砂角度为70°~80°。
  吹砂时间的改变对基体表面活化程度有较大的影响,一般随着对工件固定不动的吹砂时间的增加,表面活性增加,但吹砂时间达到20S左右时,表面活性基本达到饱和。一般基体表面粗糙度达到Sa3级,吹砂时间约在5S~10S。
5、如何选择喷砂磨料的形态
  喷砂磨料必须清洁、干燥、有棱有角,忌用铸件抛丸清理后用过的磨料进行热喷涂的喷砂预处理。磨料在喷砂过程中依磨料种类和性能不同,会产生不同程度的粉碎。微细的粉尘既影响喷砂效率,也会沉积在基体的预处理表面,将影响喷涂涂层的结合,还会污染环境。因此,当磨料的粉碎超过20%时,应筛去微粉,将磨料清洗烘干后再用。最好采用50%回收磨料+50%新磨料的混合磨料再用。
6、射吸式吹砂机的原理

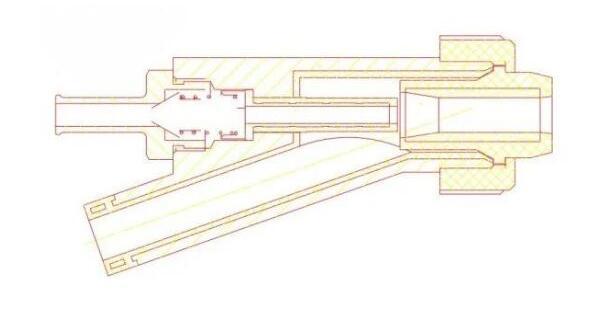

  射吸式(又称吸入式)喷砂机是利用压缩空气流在喷砂枪的射吸室内造成的负压,通过砂管吸入砂粒,并随气流从喷嘴喷出对工件表面进行粗化预处理的装置。这种喷砂方法设备简单,使用方便,但砂的吸入量较少、喷射速度较低,喷砂效率不高,通常用于小面积或薄壁件及有色金属的喷砂处理。射吸式喷砂机结构示意图如图所示,在喷砂过程中,从空气喷嘴喷出的高速气流在周围形成负压,通过吸砂管把磨料从喷砂箱底部的锥型料斗处吸进,带入高速喷出的气流中。在高速气流中,磨料被加速,喷射到工件基体表面。在封闭的喷砂柜中,撞击到工件表面的砂粒被弹射,收集在喷砂柜中,经过筛网筛分下落到漏斗内,并被回收循环使用。磨料可被连续使用,直至磨料破碎失去喷砂效果为此。射吸式喷砂机有小型的手工操作的装置以及中型的、完全自动化体系的装置。这种喷砂机适宜使用相对密度较小的非金属磨料,不适合使用相对密度较大的金属磨料。因为相对密度较大,且粒度较大的铸铁砂或钢砂需要更大的负压吸入力。
关键词:

扫二维码用手机看

底部

公司专注于各类表面工程改性技术的研究和推广,能全方位提供表面改性的设计与制造。

联系信息

公司地址:

成都市高新区吉泰路666号1栋23层6号

电话号码:

028-86673933

企业邮箱:

qfxcswb@163.com

底部
底部
底部

Copyright © 2019 四川旗丰新材料产业发展有限公司 All Rights Reserved  蜀ICP备1256894号  网站建设:中企动力 成都
